基于自研的CMOS毫米波射频芯片，实现更紧凑的射频架构，更高的信噪比，更小的盲区
5GHz工作带宽，使产品拥有更高的测量分辨率与测量精度
最小3°天线波束角，安装环境中的干扰对蓝颜gtv的影响更小，安装更为便捷
波长更短，在固体表面具有更好的反射特性，因而不需要特别的使用万向法兰来进行瞄准
支持远程调试与远程升级，减少等待时间，提高工作效率
支持手机蓝牙调试，方便现场人员维护
测量范围 | （0.08~10）m /（0.08~20）m /（0.08~30）m /（0.3~60）m |
变送输出 | （4~20）mA |
通讯输出 | RS485，MODBUS 总线；HART |
供电电源 | （15~28）VDC；220VAC |
过程温度 | （-40~80）℃ /（-40~150）℃ , 其他温度可定制 |
准确度 | ±1mm |
分辨率 | 3cm |
电缆入口 | M20*1.5 缆塞 |
防护等级 | IP67 |
外壳材质 | 铝合金或不锈钢 |
外壳材质 | 1s |
参数名称 | 选型码 | 说明 | 备注 |

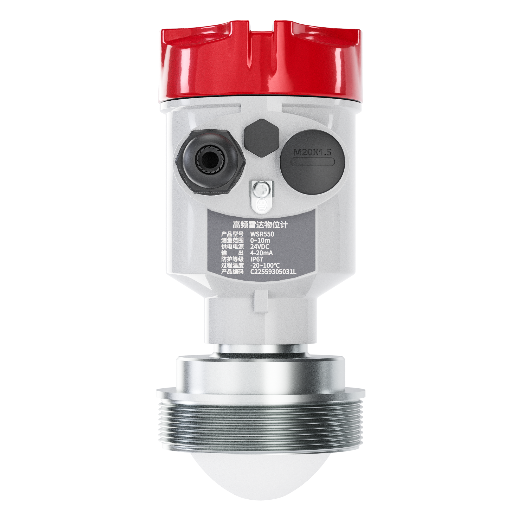

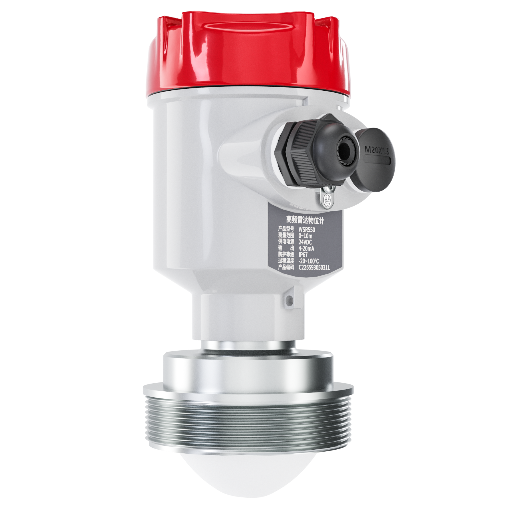

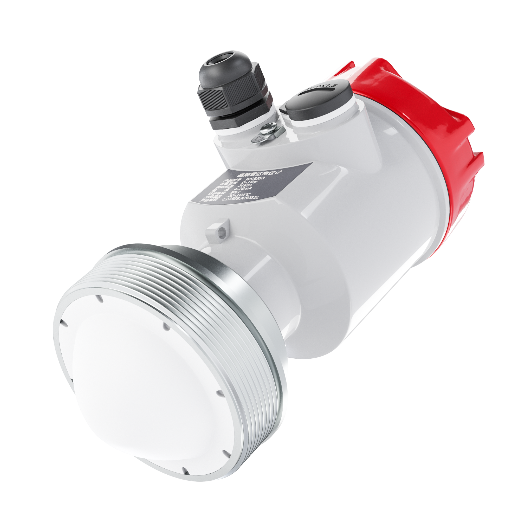

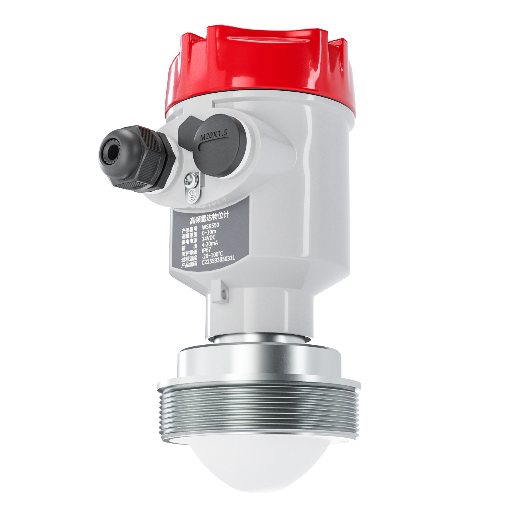

系列号 | WSR550 | 80G 雷达物位计 | |
测量介质 | A | 液体 | |
B | 固粉 | ||
测量范围 | 10 | 10m | |
20 | 20m | ||
30 | 30m | ||
60 | 60m | ||
XX | 其他 | ||
输出及供电电源 | A2 | 二线制 4-20mA+HART | |
SE | 4-20mA+RS485，24VDC | 仅测量范围＞ 10m 可选 | |
B3 | 二线制 4-20mA+HART+ 蓝牙 | ||
B5 | 4-20mA+RS485+ 蓝牙，24VDC | 仅测量范围＞ 10m 可选 | |
B4 | 二线制 4-20mA+HART+ 蓝牙，220VAC | 双腔外壳 | |
B6 | 4-20mA+RS485+ 蓝牙，220VAC | 仅测量范围＞ 10m 可选 , 双腔外壳 | |
过程连接 | LB | G1 1/2 螺纹 | 仅测量范围≤ 20m 可选，仅可测液 体，仅可选耐热 80℃ |
LE | G3 1/2 螺纹 | ||
FP | HG/T20592 PN10 DN50 | 仅测量范围＜ 30m 可选，仅可选 耐热 80℃ | |
FQ | HG/T20592 PN10 DN80 | ||
FR | HG/T20592 PN10 DN100 | ||
FS | HG/T20592 PN10 DN125 | ||
FT | HG/T20592 PN10 DN150 | ||
FU | HG/T20592 PN10 DN80 万向 | ||
FV | HG/T20592 PN10 DN100 万向 | ||
FW | HG/T20592 PN10 DN150 万向 | ||
XX | 其他 | ||
天线及过程连接材质 | 1 | 聚四氟乙烯 PTFE，304SS | 法兰厚度 12mm 厚 |
2 | 聚四氟乙烯 PTFE，316LSS | 法兰厚度 12mm 厚 | |
3 | 聚四氟乙烯 PTFE | 法兰厚度 14mm 厚 | |
9 | 其他 | 万向法兰最小 ND65 | |
耐热温度 | TC | -40-80℃ | |
TF | -40-150℃ | G3 1/2 螺纹、万向、DN80 以上的 法兰款可选 | |
XX | 其他 | ||
电气接口，外壳材质及防护等级 | WH | M20×1.5 缆塞，铝合金，IP67 | |
XX | 其他 | ||
附加功能（非必选） | |||
配件 | EJ | 塑料 ABS 吹扫器 | 仅 G3 1/2 螺纹和万向法兰可选 |
EM | 安装支架 304SS | ||
