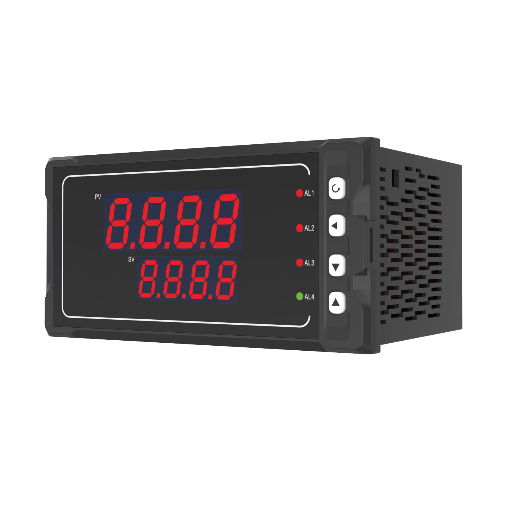

显示 | 双 LED |
输入通道 | 单通道 |
输入信号种类 | 35 种输入类型 |
精度 | 0.2%F.S |
报警输出 | 0~4 |
模拟输出 | 0~1 |
配电输出 | 0~2 |
通讯方式 | RS485/RS232 |
报警功能 | 上下限报警、延时报警、 闪烁报警、LBA 报警 （控制环断线 / 短路报警） 程序停止报警 |
报警 / 控制输出方式 | 干接点报警、固态继电 器驱动报警、单相过零 触发、三相过零触发 |
外形尺寸 | 160×80、80×160、96×96、 96×48、48×96、72×72、 48×48、160×80、80×160 |
开孔尺寸 | 152×76、76×152、92×92、 92×45、45×92、68×68、 45×45、152×76、76×152 |
供电电源 | 100~240VAC， 50-60HZ /20~29VDC |
参数名称 | 选型码 | 说明 | 备注 |
系列号 | 2300 | 智能PID控制器型谱表 | 输出2可做变送输出也可做辅助控制输出：当蓝颜gtv为单PID调节时，输出2为变送输出；当蓝颜gtv为双PID调节时，输出2为辅助控制输出 |
外形尺寸（宽×高×深） | H1 | 160×80×110mm（横式） | |
S1 | 80×160×110mm（竖式） | ||
F1 | 96×96×110mm（方式） | ||
H2 | 96×48×110mm（横式） | ||
S2 | 48×96×110mm（竖式） | ||
F2 | 72×72×110mm（方式） | ||
F3 | 48×48×110mm（方式） | 仅可选1路输出 | |
H4 | 光柱显示，160×80×110mm（横式） | ||
S4 | 光柱显示，80×160×110mm（竖式） | ||
F4 | 光柱显示，96×96×110mm（方式） | ||
输入 | W | 万能输入 | 见说明书“输入信号类型表” |
输出1 | 00 | 无 | |
A5 | 4-20mA控制输出 | ||
V7 | 1-5V控制输出 | ||
V8 | 0-10V控制输出 | ||
P1 | 继电器控制输出 | ||
P2 | 固态继电器驱动电压控制输出 | 12VDC/30mA | |
XX | 其他 | ||
输出2 | 00 | 无 | |
V5 | 4-20mA控制输出 | ||
V7 | 1-5V控制输出 | ||
V8 | 0-10V控制输出 | ||
P1 | 继电器控制输出 | ||
P2 | 固态继电器驱动电压控制输出 | 12VDC/30mA | |
A2 | 4-20mA变送输出 | ||
V3 | 1-5V变送输出 | ||
V4 | 0-10V变送输出 | ||
XX | 其他 | ||
通讯输出 | 00 | 无 | |
R1 | RS485 | ||
XX | 其他 | ||
报警输出 | 0 | 无 | |
3 | 1路SPDT | 外形48×48mm和72×72mm不可选 | |
4 | 2路SPDT | ||
A | 2路SPDT+1路SPST | ||
B | 2路SPDT+2路SPST | ||
供电及配电输出 | E1 | 220VAC，1路24VDC | |
E0 | 220VAC，无 | ||
E2 | 220VAC，2路24VDC | ||
C1 | 24VDC，1路24VDC | ||
C0 | 24VDC，无 | ||
C2 | 24VDC，2路24VDC |
